項目

規格

檢測方式

矢量複合加速度的全向全向檢測

內置通信器

力平衡式伺服加速度計

測量頻率範圍

0.3 ～10 Hz ±10 %

加速度測定

最大測量範圍

0 ～ 5000 Gal (三個分量向量的複合值）
NS、EW方向：± 3000 Gal / UD方向：+ 2000 ～－3000 Gal

頻率範圍

0.3 ～ 10 Hz ±10 %

SI值測量

最大測量範圍

0 ～ 5000Kine（三個分量矢量的合成值）周期2 秒、5000 Gal，2％阻尼

期間範圍

週期範圍0.1至2.5秒

根據測得的加速度，自然週期為0.1秒，模擬25個1自由度

濾波器實時計算速度響應譜

阻尼

2至30％（1％可選設置）

低通濾波器

30 Hz（-3 dB），四階巴特沃思特性

A / D轉換器

24 bit、100 Hz採樣

地震烈度計算方法報告

JMA地震烈度等級（成立於1996年）

模擬輸出

DC4～20mA×2點（負載電阻300Ω或更小）　　加速度 / ＳＩ値 /地震烈度下限中選擇

滿刻度的抗震地板，1.6 mA步進，10段輸出

繼電器輸出

1a觸點（Photo MOS繼電器）

觸點額定值：40V，0.8A（AC / DC組合使用，峰值）

輸出內容：地震警報/ FAULT警報中選擇

數字輸出

集電極開路輸出x 3點（D-GND共用），輸出額定值：30V，50mA，輸出內容：從地震報警/故障報警中選擇

警報

地震警報

檢測地震並在測量值超過設定水平時輸出

輸出係數：從加速度/測得的地震強度/ SI值中選擇

輸出水平：0.1至999.9（加侖/千斤頂）

重置時間：1至9999秒，1秒步進

FAULT警報

通過檢測硬件自我診斷，拾取器自我診斷，拾取器測試和設備斷電中的任何一個來輸出

地震警報重置

內部定時器或數字輸入（需要數字輸入設置）

數字輸入

集電極開路或無電壓觸點輸入x 1點（D-GND通用）

開路電壓：約13V（ViH：2.4V或更高，ViL：0.8V或更低）

輸入脈衝寬度：0.1秒以上

通過通訊設置進行功能切換的方法

地震警報重置/時間校準/拾取測試執行

串聯I/F

主機通訊：收集測量數據，更改系統設置，監視狀態，執行拾取測試，切換數字輸入功能

接口：RS-485（2線半雙工通信）

通訊速度：115,200 bps

協議：Modbus（RTU模式）

時鐘

精度

20 ppm（每天50秒）或更少

校正

通過數字輸入進行±30秒校正（需要數字輸入設置）

工作溫度範圍

0 ～ ＋50 ℃

工作濕度範圍

10 ～ 100 ％RH（無凝結）

使用電源

DC 12V / 24V±10 ％ 10 W以下

材質

鋁

安裝方式

地面安裝（固定地腳）

構造

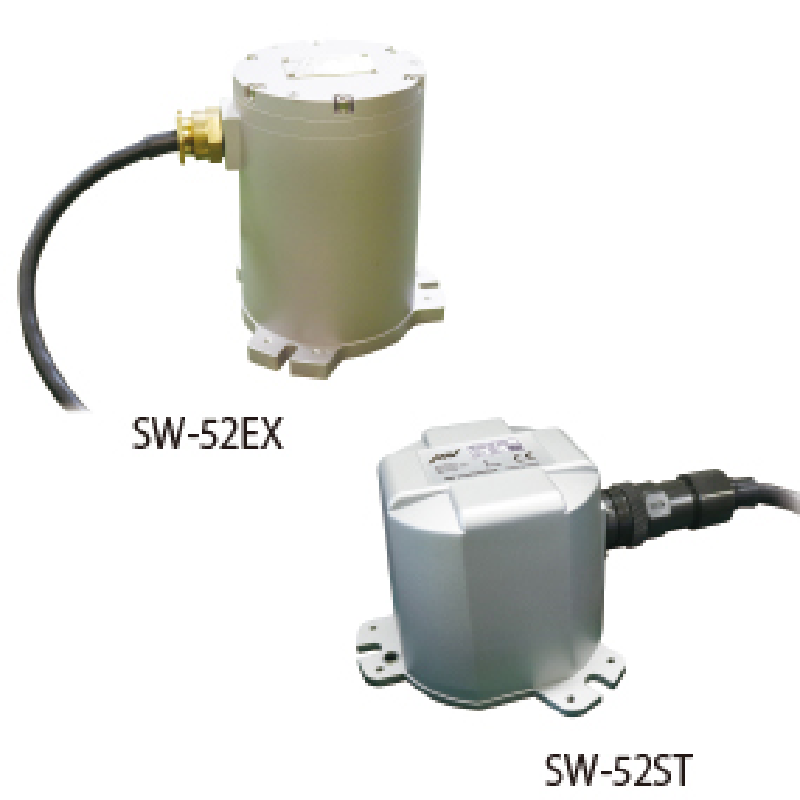

SW-52EX

Ex db IIB+H2 T6 Gb (IECEx, ATEX),
Ex d IIB+H2 T6 Gb (TIIS)
Ex tb IIIC T120℃ Db (IECEx, ATEX,TIIS)

SW-52ST

耐塵・防浸 (IP67)

重量

約 5 kg

約 2 kg

I / O電纜

電纜密封套（內部接線盒連接）

防水連接器連接
