項目

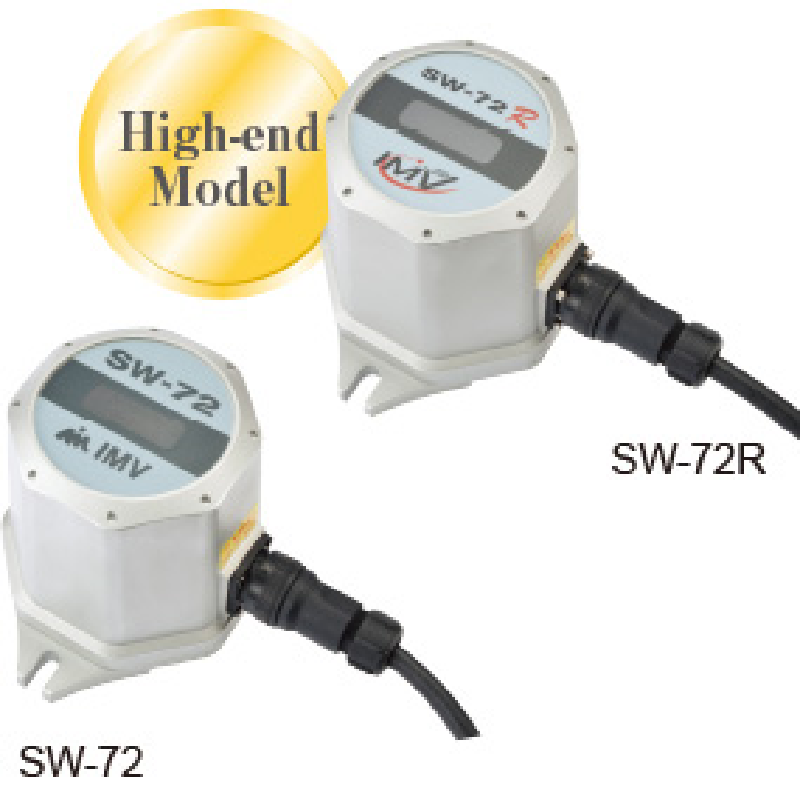

SW-72

SW-72R

檢測方式

矢量複合加速度的全向全向檢測

內置通信器

力平衡式伺服加速度計

測量頻率範圍

0.3 ～10Hz ±10%

加速度測量範圍

0 ～ 5000Gal（三個分量矢量的合成值）
NS、EW方向：± 3000 Gal / UD方向：+ 2000 ～－4000Gal

SI值測量

測量範圍

―

0.1～1500Kine（三個分量矢量的合成值）

週期範圍

0.1～ 2.5秒 ±10%（（自然週期0.1秒步進，

（使用25個1自由度模擬濾波器計算）

阻尼

1％可選設置

低通濾波器

30Hz（-3dB），四階巴特沃思特性

A / D轉換器

16bit，100Hz採樣

顯示

7段LED 4位數字顯示屏（xxx.x或xxxx）

警報

警報段数

上限3段（ALM1～ 3）個別設定

上限3段（ALM1～3）個別設定
（加速度/計測震度/SI値/任意設置）

警報設定値

報警設定值0.1至999.9 Gal * 1 0.1步，

0.0為警報關閉

0.1至999.9（加侖/測得的地震烈度/運動）0.1級，

0.0是警報動作OFF（通過測得的地震烈度值設置地震烈度本底警報）

警報接点

1a觸點（光電MOS繼電器和COM共用）

接點規格

200V －0.65A（AC / DC並用，峰值）

繼電器使用

Panasonic Corporation PD1a型（AQY277A

警報復歸方式

a。內部計時器自動返回（1到9999秒，[設置間隔1秒，0表示自動返回OFF]）

b。外部復位端子（所有階段均由無電壓的a觸點釋放）

DC輸出

DC4 ～ 20mA、負載電阻300Ω以下
滿量程：10 ～ 3000Gal（設置間隔1 Gal）

DC 4〜20mA，負載電阻300Ω以下，輸出內容切換方式

（加速度/地震強度/ SI值除以內部設置）

任意設定滿刻度值（地震強度底線固定為7）

串聯I/F

與SW-74通訊（符合RS422）/用於維護（RS232C）

與SW-74SI通信（符合RS422）/用於維護（RS232C）

時間

精度

精度70 ppm或更少（每天6秒）

校正

校準±30秒校正（外部無電壓輸入）

工作溫度範圍

0 ～ ＋50℃

工作濕度範圍

10 ～ 100%RH（無凝結）

使用電源

DC24V±10%10W以下^※2

DC24V±10%15W以下^※2

構造

防水構造（相當於IP67）

材質

材質鋁壓鑄

重量

約 1.5kg

安裝方式

安裝在地板上（固定錨）

I / O電纜

防水連接器連接

一觸式鎖定連接器（七星科學實驗室）

NRW-2421PF11（連接器外徑クネタ34.1mm）

儀器儀表用雙絞屏蔽電纜（富士電機公司）

FKEV-SB 0.3 Scare×10對（完成外徑10.5mm）
